江苏宇盛舞台设备工程有限公司总部地处扬子江畔苏中平原,文昌水秀、祥泰之州,著名的京剧艺术大师梅兰芳的故乡古城泰州。
企业成立20世纪初期,近20年来的设计和设备制造经验,并配有现代化舞台设备生产基地,公司并加入国际舞美组织中国中心团体理事单位,成为专业舞台幕布、机械、灯光、音响、音视频设计资质:甲级,连续多年被评为:质量、信管服务3A级单位......
质量、信誉服务3A级单位
Quality, reputation
重合同守信用示范单位
Honor the contract, credit
AAA级信用及资信单位
AAA credit and credit unit
三大管理体系认证
Management certification
PRODUCT
舞台幕布是舞台上最能显示气氛的设施之一,它能起装饰美化舞台的作用,全套幕布的配备直接影响到舞台的艺术效果和美感。
本公司生产的舞台幕布全部采用防火、阻燃处理与三折一的艺术制作手法。
幕布材质有:天鹅绒、麻绒、金丝绒等;材质及颜色可由业主确定。
本公司全套幕布系统经国家消防装备质量监督检验中心检测符合《纺织品 燃烧性能试验 氧指数法》GB/T 5454-1997和《纺织品 燃烧性能试验 垂直法》GB/T 5455-1997国家标准。
舞台幕布产品设计指标:
◇ 舞台幕布防火要求达到B1级;
◇ 幕布色彩无色差,做工考究,打折比例均匀,垂感好;
◇ 舞台幕布满足吸声要求,满足透光要求;
舞台多层缠绕吊杆机(可定制)
驱动方式:蜗轮蜗杆式
卷绳方式:双出轴—多层缠绕(层缠绕)
减速机型号:RV90、RV110、RV130
电机型号:YEJ-1.5KW/2.2KW/3KW/5.5KW/7.5KW
负载:/400kg/600kg/800kg/1000kg
减速机速比:1:40、50、60(速度根据要求进行选配)
吊点数量:根据舞美设计要求定制,可分为单点或多个点
安全装置:配有上、下限位装置(极限保护另配)
适用场馆:多功能厅、剧场、文化中心、演艺场馆、体育馆
驱动方式:斜齿轮(伞型齿轮减速机)
卷绳方式:一次排绳卷筒(单层缠绕)
减速机型号:K67/K77/K87/K97/K107
电机型号:YEJ3KW/4KW/5.5KW/7.5KW/11KW
负载:600kg/800kg/1000kg/1500kg(根据要求进行选配)
减速机速比:根据舞美设计要求、速度进行选配
吊点数量:根据舞美设计要求定制,可分为单点或多个点
安全装置:配有上、下限位装置(极限保护另配)
适用场馆:剧场、文化中心、体育馆、大型演艺广场
驱动方式:RV系列(蜗轮蜗杆系列)
卷绳方式:一次排绳卷筒(单层缠绕)
减速机型号:RV110、RV130、RV150
电机型号:YEJ3KW/4KW/5.5KW/7.5KW/11KW
负载:600kg/800kg/1000kg/1500kg(根据要求进行选配)
减速机速比:根据舞美设计要求、速度进行选配
吊点数量:根据舞美设计要求定制,可分为单点或多个点
安全装置:配有上、下限位装置(极限保护另配)
适用场馆:剧场、文化中心、体育馆、大型演艺广场
垂直安装,占用空间小;
零部件超载荷设计,安全系数更高;
配备两个独立制动系统,双倍的制动力,安全更有保障;配备两个独立行程限位装置,防止超程,安全双保险;
配置精控编码器,可在行程内自动精确定位,金额调节定位高度,满足舞台布景快速变换要求;
匹配又有舞台机械控制系统,可独立运行,也可编组运行,操作简单;
钢丝绳通过机器行走排列装置在卷筒上一字排开,能有效避免跳绳、乱绳现象,保证多点升降高度一致,运行平稳安全。
立式(卧式)自动排绳吊杆机由电机、减速机、机器行走排绳装置、编码器、超行程保护、乱绳检测、松绳保护、防跳绳装置、行程限位器等构成。广泛运用于大中型剧院、多功能厅、报告厅等场所
速度范围:0.01m/s-0.2m/s(可定制)
负载:600kg/800kg/1000kg/1500kg(根据要求进行选配)
导轨和驱动机用卡箍装在幕布吊杆上,吊杆两端还分别装有水平滑轮组件和垂直滑轮组件,通过钢丝绳闭环使幕布对开及闭合。
幕布整体可通过挂钩安装于任意一道吊杆上,更换位置简便省时。
本装置所用配套件及成型材料质量优良,外观质感美观舒畅,运行平稳灵活,重量轻,噪音低,是理想的对开幕布设备。
对开驱动型式:采用钢丝绳闭环牵引驱动方式,并设有张紧轮装置,以保证持续恒定的牵引力。对开拉幕机由导轨、驱动装置和传动装置等组成。
B、动力传递路线:电机减速器——滑轮——钢丝绳——小车——幕布
C、安全可靠的保障措施:
行程开关选择为带有强制断开功能的限位开关,其有效的强制断开功能能够保证幕布到位后电气断开。
电动对开拉幕机是剧场演出换景、换场时的重要设备,起分隔演出区域的作用。
可安装在吊杆上随吊杆一起升降。
技术参数:
电源:AC380V 50HZ
电机功率:750W-1100W(可定制)
运行速度:0.4m/s
最大牵引:≥400N
栅顶 钢结构为安装悬吊系统、悬吊机械和驱动系统提供了一个安全可靠的空间。它不仅要支撑这些硬件本身的重量,还要承受住正常演出所需的布景和灯具的重量。它要为技术人员进行服务和检修提供方便通道,为使用新布景提供灵活的悬吊设备平台,还要满足演出中临时的或预期外的需求,比如说落下附加吊绳,以便悬挂布景(例如灯具)等。

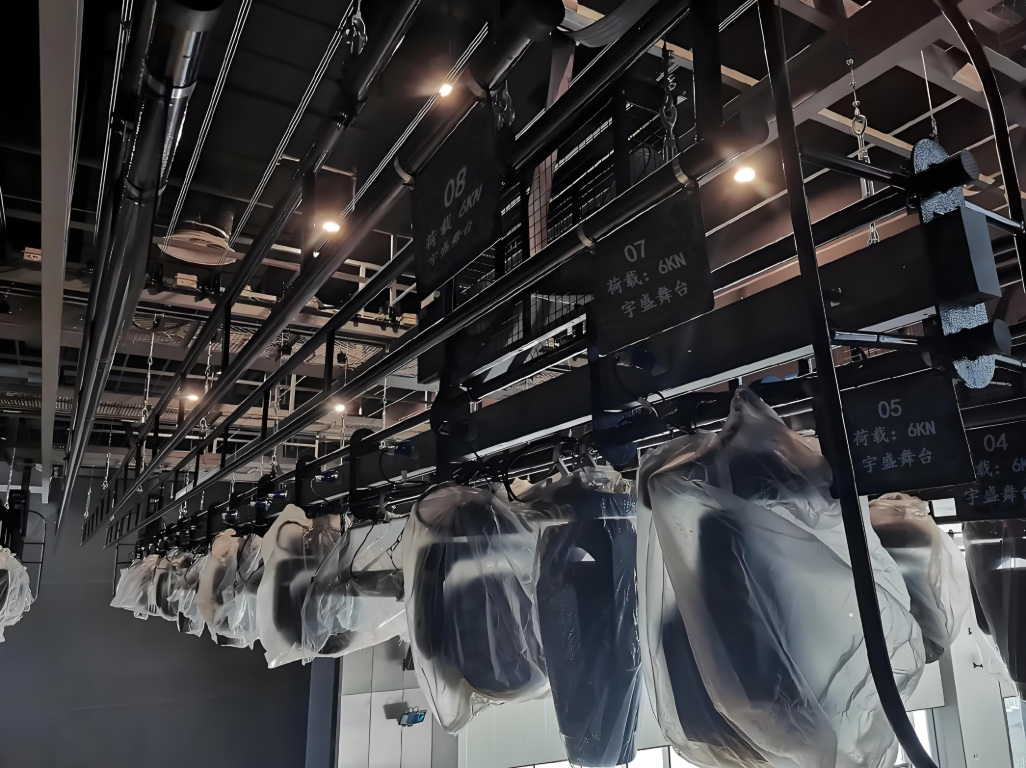

电动灯光吊杆组成:
1、杆体:分为桁架式、单杆式
2、卷扬系统:包括驱动装置、滑轮组件、钢丝绳和配件等;驱动装置由减速电机、制动器、卷筒、轴承、
轴承支架等组成(具体形式分为普通、卧式移动、立式移动),配辅助驱动装置。
3、保护装置:包括超程开关、松绳装置、超载保护和电路保护装置等。
特点是载荷大,速度慢,起停平稳。灯杆带有灯具保护圈,防止相邻吊杆相碰而损坏灯具。一般配有1-2个灯光电缆收纳框。除杆体与电动景用吊杆形式不同外,其余与电动吊杆相同。
设置于主舞台上部的电动吊杆,用于提升幕布吊杆等,参加演出活动,吊杆可以单独运行也可以几台同步组合运行。
电动景用吊杆组成:
1、杆体:分为桁架式、单杆式
2、卷扬系统:包括驱动装置、滑轮组件、钢丝绳和配件等;驱动装置由减速电机、制动器、卷筒、轴承、轴承支架等组成(具体形式分为普通、卧式移动、立式移动),配辅助驱动装置。
3、保护装置:包括超程开关、松绳装置、超载保护和电路保护装置等。
设置在舞台两侧上空,以笼型金属构架悬挂灯具(侧光)的设备。灯光吊笼可作升降运行,还可沿舞台进深方向作水平运动。灯光吊笼可上人操作,在灯光吊架上应设 置爬梯,以便于安装灯具,备有为灯具供电和控制的电缆收放装置。
灯光吊笼由下列部分组成:
主体钢结构框架,包括平移框架及内部的升降框架,用于吊挂灯具;
卷扬系统,包括电动机、减速器、制动器、卷筒、滑轮组件、钢丝绳和配件等;
保护装置,包括超程开关、松绳装置、超载保护和电路保护装置等;
辅助设施,包括灯光电缆收线装置等。
灯光吊杆是舞台机械中最常用而且必备的设备之一,是吊挂舞台演出灯具,布设侧光的舞台设备。
由于灯光吊杆载荷大,速度定位精度要求高,重复定位精度:±2mm。驱动选择电动卷扬(不带配重)的方式,并设有压绳装置。轨道采用Q235国标材料焊接,“目”字型侧光吊片,可水平移动、上下升降;采用Q235国标材料现场制作,钢丝绳与吊杆之间通过钢丝卡连接,保证设备的安全、可靠性。
单项设备电气控制方案说明
功能和特点介绍:
可编程控制器(简称PLC)吊杆控制系统利用高可靠的工业控制技术,将分布在不同地点的多个节点联系在一起,并通过一台控制主机作为中央控制器进行统一的监控和管理,从而形成一个集中式的控制系统。整个系统全部采用模块化结构,大大提高了系统的可靠性。同时,使用图形化用户界面作为人机对话界面,具有操作简单,运行可靠的特点。代表了舞台机械技术发展水平。
系统的主要功能有:
采用智能PLC控制吊杆的自由升降;
控制台采用MODBUS总线,实现高可靠性通信;
在线路行程上的任何位置都可设置上限值和下限值;
在线路行程上的任何位置都可设置单一自由定位值;
控制任何一个线路的上行、下行、定位和停止;
控制任何一个线路的上限到位、下限到位和定位点到位的停止;
可以在一场演出中设置任意个(超过100)场景的线路定位设计;
可以在一个场景中同时动作10道吊杆;(具体数量依现场实际情况而定)
在每个场景设计中,可以分别设置每个线路的不同的定位位置;
可以对已经设计好的场景内容进行修改;
在演出中,可以按照任意的场景顺序控制线路位置;
在线路的运行过程中,具有定位误差的自动学习和自动校正功能,定位误差小于1cm;
主要功能:(1)点控:可在控制台或者控制柜上分别点控制上下行程;(2)上下限保护:吊杆具有上下限保护限位功能;(3)冲顶保护:吊杆具有冲顶后自动切断吊杆主电源的功能。
整个系统兼顾了先进性、可靠性和经济性原则,可以最大限度发挥设备功能使系统具有良好的性能价格比。
该系统具有结构清晰、可靠性高、操作灵活、快速、控制线路少等优点,实现了软件及硬件的模块化扩展性,满足了舞台设备对各种工况的控制和操作要求。
为保证控制系统整体性良好,系统电质元器均为国产优质产品。这些产品全部符合国家标准要求,均适宜在现场恶劣环境中使用,自身具有良好的性能和优势。

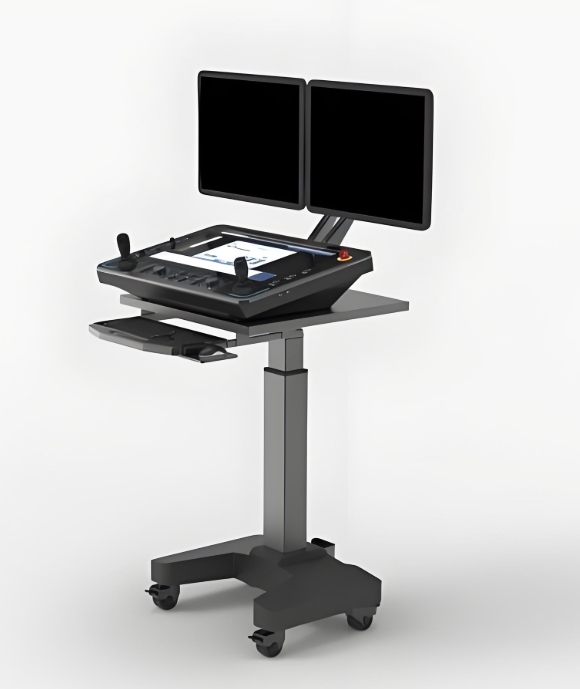

功能:定位、调速、紧急制动;单控、程控、场景配置;信息管理、故障诊断、故障报警;软件复位、硬件复位、极限复位等主控制台:自研(含手动备份系统),采用豪华台式控制台,定位精度+-5mm
采用智能PLC控制吊杆的自由升降;
控制台采用MODBUS总线,实现高可靠性通信;
在线路行程上的任何位置都可设置上限值和下限值;
在线路行程上的任何位置都可设置单一自由定位值;
控制任何一个线路的上行、下行、定位和停止;
控制任何一个线路的上限到位、下限到位和定位点到位的停止;
可以在一场演出中设置任意个(超过100)场景的线路定位设计;
可以在一个场景中同时动作10道吊杆;(具体数量依现场实际情况而定)
在每个场景设计中,可以分别设置每个线路的不同的定位位置;
可以对已经设计好的场景内容进行修改;
在演出中,可以按照任意的场景顺序控制线路位置;
在线路的运行过程中,具有定位误差的自动学习和自动校正功能,定位误差小于1cm
功能:定位、调速、紧急制动;单控、程控、场景配置;信息管理、故障诊断、故障报警;软件复位、硬件复位、极限复位等主控制台:自研(含手动备份系统),采用豪华台式控制台,定位精度+-5mm
采用智能PLC控制吊杆的自由升降;
控制台采用MODBUS总线,实现高可靠性通信;
在线路行程上的任何位置都可设置上限值和下限值;
在线路行程上的任何位置都可设置单一自由定位值;
控制任何一个线路的上行、下行、定位和停止;
控制任何一个线路的上限到位、下限到位和定位点到位的停止;
可以在一场演出中设置任意个(超过100)场景的线路定位设计;
可以在一个场景中同时动作10道吊杆;(具体数量依现场实际情况而定)
在每个场景设计中,可以分别设置每个线路的不同的定位位置;
可以对已经设计好的场景内容进行修改;
在演出中,可以按照任意的场景顺序控制线路位置;
在线路的运行过程中,具有定位误差的自动学习和自动校正功能,定位误差小于1cm
单项设备电气控制方案说明
功能和特点介绍:
可编程控制器(简称PLC)吊杆控制系统利用高可靠的工业控制技术,将分布在不同地点的多个节点联系在一起,并通过一台控制主机作为中央控制器进行统一的监控和管理,从而形成一个集中式的控制系统。整个系统全部采用模块化结构,大大提高了系统的可靠性。同时,使用图形化用户界面作为人机对话界面,具有操作简单,运行可靠的特点。代表了舞台机械的技术发展水平。
系统的主要功能有:
采用智能PLC控制吊杆的自由升降;
控制台采用MODBUS总线,实现高可靠性通信;
在线路行程上的任何位置都可设置上限值和下限值;
在线路行程上的任何位置都可设置单一自由定位值;
控制任何一个线路的上行、下行、定位和停止;
控制任何一个线路的上限到位、下限到位和定位点到位的停止;
可以在一场演出中设置任意个(超过100)场景的线路定位设计;
可以在一个场景中同时动作10道吊杆;(具体数量依现场实际情况而定)
在每个场景设计中,可以分别设置每个线路的不同的定位位置;
可以对已经设计好的场景内容进行修改;
在演出中,可以按照任意的场景顺序控制线路位置;
在线路的运行过程中,具有定位误差的自动学习和自动校正功能,定位误差小于1cm;
舞台机械动力柜:
1、壳体采用精选冷轧钢板,表面经静电喷塑处理,坚固耐用、防水防腐;接地标志清晰,表面无油锈蚀
2、控制方式: PLC数字控制回路
3、信号处理:数字编码器采样,PLC逻辑计算,数字信号传输。
4、集成组件:系统总线、输入/输出模组
5、保护:带电压显示;过压保护,短路保护,接地保护,急停保护,过流保护,与行程限位开关,断火开关及冲顶开关形成多重保护。
6、回路数量: 根据剧院现场设计数量决定。
7、额定电流:20A/路,额定电压:380V,50HZ。
8、防护等级:外壳防护等级IP30符合要求
9、带电部件与金属外壳之间的绝缘电阻≥1000Ω/V
10、智能控制单元
它采用模块化结构及多种智能化算法。它通过高速计数单元采集光电编码器传送过来的计数脉冲,经过计算,换算成吊杆的位移信号,通过现场485总线发送给主控制台。它接受控制台发来的控制指令,控制相应的吊杆运行。
11、传感器单元
传感器采用工业级的旋转编码器,精度600脉冲/转。该传感器最大优点为:高精度、免维护、高可靠性。可在恶劣环境下,可靠的工作。是工业控制最常用的转速采集传感器。同时兼容使用光电编码器,根据用户使用吊机的情况,选择安装。
12、满足国家相关标准规范要求。
功能特点:
LEDs:COB集成,200W、白光
色温:3200K/5600K
光通量:17000lm/18000lm
显色指数(CRI):>≥85Ra
LED灯珠寿命:>50,000小时
电子调光:0-100%线性调光
出光角度:20°-45°、可调
电子频闪:1-2次/秒
冷却系统:热管配无噪音风扇
显示屏:LCD屏显示
信号输入与输出:XLR3Pin与XLR 5pin
控制模式:国际标准DMX512信号
通道模式:1个通道/2个通道
防护:室内适用-IP20
使用环境温度:-20℃-45℃
技术参数:
输入电源:AC100V-240V,50/60HZ
功率:250W 净重:9.2kgs
毛重11kgs
包装尺寸700×305×310mm
功能特点:
◇ LEDs:COB,200W白光/暖白
◇ 色温:3200K/5600K
◇ 光通量:17000lm/18000lm
◇ 显色指数(CRI):≥85Ra或≥95Ra
◇ LED灯珠寿命:>50,000小时
◇ 电子调光:0-100%线性调光
◇ 出光角度:19°、26°、36°、50°
◇ 电子频闪:1-20次/秒
◇ 冷却系统:热管配无噪音风扇
◇ 显示屏:LCD屏显示
◇ 信号输入与输出:XLR3Pin与XLR 5pin
◇ 控制模式:国际标准DMX512信号
◇ 通道模式:1个通道/2个通道
◇ 防护:室内适用-IP20
◇ 使用环境温度:-20℃-45℃
技术参数:
◇ 输入电源:AC100V-240V,50/60HZ
◇ 功率:250W
◇ 净重:6.2kgs
◇ 毛重7.8kgs
◇ 包装尺寸685×300×300mm
LED罗纹聚光灯
灯珠:1色COB 100W/150W/200W LED
寿命:约50000小时
颜色:冷白或暖白,显指:>95
透镜角度:60°
调光:16BT线性
调光0~100%
频闪:0~25/秒
额定电压:AC100/240V, 50/60Hz
额定功率:260W
光通量:较佳
投射距离:4-30米
环境温度:-25℃~40℃
冷却:强制风冷
防护:室内适用-IP20
操作模式:DMX模式,主从模式
DMX通道:2通道
材质:铝合金+冷轧板+有机玻璃
大功率高亮度LED,高效节能,四位数码管显示,带电源、信号显示,
单机运行,DMX控制,主从机同步运行, 过温保护功能
LED影视聚光灯
灯珠: COB集成,100W,白光
光通量:7000lm-8000lm
灯珠寿命:≥50000小时
色温:3200K或5600K可选
显色指数(CRI):≥85Ra或≥95Ra可选
调光:0-100%线性调光
出光角度:15°-55°
缩放:手动调节
频闪:多种频闪功能,1-20次/秒
散热:高品质散热器配无噪音风扇
显示:LCD显示
控制模式:国际标准的DMX512信号,配有XLR3Pin与XLR5Pin两种信号插座
通道模式:1通道与2通道两种通道模式,可自行设定
防护:室内适用-IP20
使用环境温度:-20℃—45℃
输入电源:AC100V-240V,50Hz/60Hz
额定功率:150W
净重:5.8kgs
毛重:7.5kgs
包装尺寸(LxWxH):425x315x320mm
3W54颗LED防水帕灯
输入电压:AC90-245V/50-60 Hz 功率:180W
光源:54颗3W灯珠(R12、G18、B18、W6)
光源寿命:6-10万小时
颜色:1670万种颜色变化
防水等级:IP65
LED 角度:15℃,25℃,45℃(可供选择)
控制:DMX512、主从控制、自走 通道: 4CH/8CH通道(数码显示)
色温效果:正常6000K
散热系统:铸铝机壳散热
电源、信号手拉手连接安装
2个支架提手,可自支撑,可悬挂。
分体设计,机身全铸铝,温度保护,安全可靠。
独有光学系统设计,均匀的色斑效果。
超高频(64KHz)调光技术,绝无抖动闪。
净重:7.5KG 毛重:8KG
3W54颗LED帕灯
输入电压:AC90-245V/50-60 Hz 功率:180W
光源:54颗3W灯珠(R12、G18、B18、W6)
光源寿命:6-10万小时
颜色:1670万种颜色变化
LED 角度:15℃,25℃,45℃(可供选择)
控制:DMX512、主从控制、自走 通道: 4CH/8CH通道(数码显示)
特征:电源、信号手拉手连接安装
双支架提手,可自支撑,可悬挂。
功能:可编制梦幻、混色、迷人的效果
工作环境:室内 0℃-40℃
净重:3Kg 毛重:14.4Kg
3W72颗LED帕灯
电压:AC90V~AC250V 频率:50-60Hz
功率:250W
光源:3W*72颗灯珠(R14,G20,B20,W18)
通道:4CH/8CH可切换
运行模式:DMX 自走,主从机同步,
自动触发,声控
功能:电子调光从0-100%(不变色)
高速白光变颜色,频闪1-25fps/秒,可编制梦幻、混色、迷人的效果。
光束角度:15°、25°、30°、 45°可选
产品尺寸:330*260*330mm
净重:3.3kg
3W120颗LED帕灯
电压:AC90V~AC250V
频率:50-60Hz
功率:400W
光源:3W*120颗LED灯珠
灯珠排布:红30颗,绿30颗,蓝30颗,白30颗。
光源寿命:6-10万小时
通道:8通道
运行模式:DMX512, 自走,主从机同步,声控
功能:电子调光从0-100%(不变色)
高速白光变颜色,频闪,可编制梦幻、
混色、迷人的效果。
光束角度:15°、25°、30°、 45°可选。
包装尺寸:330 mm*270 mm*380mm
毛重:6.6Kg
LED染色投光帕灯
灯珠:P1812/18颗12WLED;P1818/18颗18WLED
寿命:约50000小时
颜色:P1812/红绿蓝白;P1818/红绿蓝白+紫+琥珀
透镜角度:60°
调光:16BT线性
调光0~100%
频闪:0~25/秒
额定电压:AC100/240V, 50/60Hz
额定功率:P1812/220W;P1818/340W
光通量: 较佳投射距离:4-30米
工作环境温度:-25℃~40℃
冷却:强制风冷
防护:室内适用-IP20
操作模式:DMX模式,主从模式
vDMX通道:12通道
材质:铝合金+冷轧板+有机玻璃
大功率高亮度LED,高效节能
四位数码管显示,带电源、信号显示,
单机运行,DMX控制,主从机同步运行
过温保护功能
可定制单色投光,暖白(3200K)或亮白(5600K)
四合一18颗LED帕灯
电压:AC110-240V,50~60 Hz
功率:200W
光源:18颗四合一灯珠(五合一/六合一)
光源寿命:6-10万小时
调光曲线:0-100%线性调光
dim4非线性调光(2930K)
频闪速度:0-13Hz
色温范围:5米色温1500 LX
LED 角度:15℃,25℃,45℃(可供选择)
控制:DMX512、主从控制、自走 通道: 4CH/8CH通道(数码显示)
特征:电源、信号手拉手连接安装
双支架提手,可自支撑,可悬挂。
外观: 压铸铝外壳
功能:可编制梦幻、混色、迷人的效果
净重:3Kg 毛重:14.4Kg
广州市锐丰音响科技股份有限公司(以下称“锐丰科技”),自成立 30年以来一直以“让世界听到我们的声音”为企业愿景,秉承“用声音响遍中国,以创新发展世界,为中国品牌事业发展而努力”的公司发展理念,逐渐形成集研发、制造、销售、工程、创意为一体的全产业链的集团化企业。
旗下控股或参股多间公司,包括:广州市锐丰建声灯光音响器材工程安装有限公司、广州市锐丰数字科技有限公司、广州市锐丰智能科技有限公司、广州市锐丰文化传播有限公司、广州国艺检测技术服务有限公司、广州市锐声灯光音响器材有限公司。
JBL是全球最大的专业扬声器生产商,从原材料开发、喇叭单元的设计和生产、音箱的设计和生产一功都能全盘控制在自己的手中。JBL音箱的服务范围非常广泛,在专业领域上包括了电影院、大型音响工程、大型流动演出、录音室监听、乐队用的音响 ,以至娱乐场所如迪士科、歌舞厅、卡拉OK、酒吧等。
音王创始于1988年,历经33年的发展,已成为全球音视频智能化集成产业之一。公司集研发、生产、销售、工程设计与安装、运维为一体的交钥匙工程和一站式服务,成为国际国内优先拥有自主知识产权的音视频智能系统整体解决方案供应商和服务商。
音王拥有强大的多元化品牌阵营,自主拥有国内、国际品牌:行业杰出品牌——中国音王Soundking;全球调音台品牌,调音台中的劳斯莱斯——英国卡迪克Cadac;德国K&F-世界高端扬声器品牌——Kling&Freitag;中高端专业音响品牌——英国录音大师Studiomaster;中高端乐器品牌——英国卡斯宝Carlsbro;美国专业影音高端品牌PGS;意大利灯光品牌Staar;澳大利亚高端智能数字光电系统品牌Monarc,形成多品牌、多元化产品发展战略,实现品牌国际化,品牌市场价值达四十亿。
Beta Three专业音响系统是一系列专门针对各类专业扩声领域的工程产品,产品主要技术和设计与欧美多家专业音响公司合作共同完成,并严格按照AES、IEC、GB等音响产品标准制造,保持了欧美工业产品一贯的严谨、可靠和高技术含量的品质。
